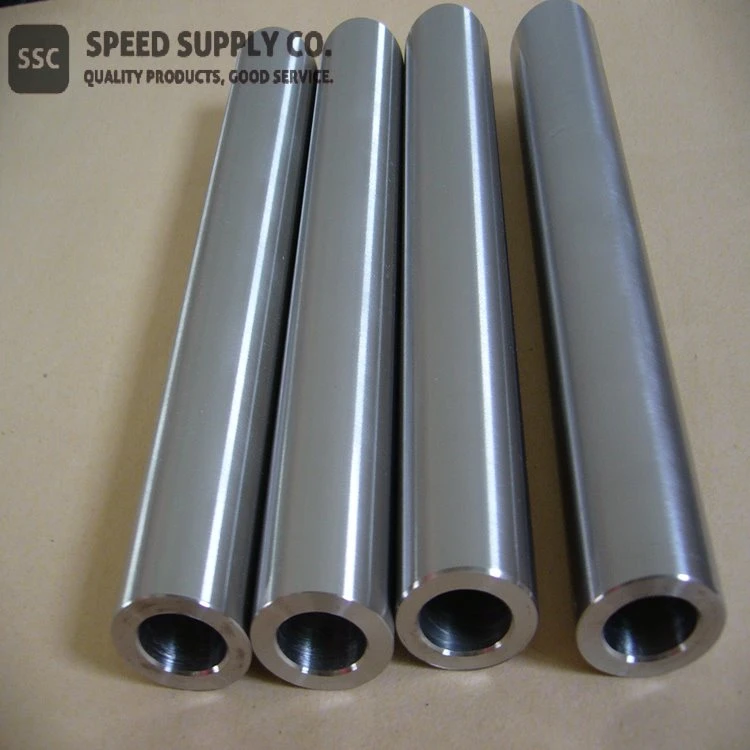

Titanium pijp

Titanium pijp

Materiaal: CP Titanium, Titaniumlegering

Aanvraag sturen

Functie

Materiaal:

CP Titanium, Titaniumlegering

Standaard:

ASTM B337, ASTM B338, ASME SB338, ASTM B861

Proces:

Naadloze buizen van titanium worden koud-gewalst uit geëxtrudeerde onbewerkte buizen.
Titanium gelaste buizen zijn gemaakt van titanium pijpspiraal.

Vorm:

Pijp

Maat:

NPS of aangepast

Beschrijving van titaniumpijp:

Titanium en zijn legeringen zijn aantrekkelijke materialen vanwege hun unieke hoge gewichtsverhouding- die behouden blijft bij hoge temperaturen en hun uitzonderlijke corrosieweerstand. De belangrijkste toepassing van titanium was in de lucht- en ruimtevaartindustrie. Er is echter ook melding gemaakt van de focusverschuiving van markttrends van militair naar commercieel en ruimtevaart naar industrie.

Afmetingen van NPS-titaniumpijp



Sch. 10S licht IPS

Sch. 40S standaard IPS

Sch. 80S standaard IPS

nom. Buismaat

Buiten Dia.

Wand dik

Binnen Dia.

lbs/ ft

Wand dik

Binnen Dia.

pond/ft.

Wand dik

Binnen Dia.

lbs / ft

1/8"

.405

.049

.307

.1072

.068

.269

.1408

.095

.215

.1810

1/4"

.540

.065

.410

.1897

.088

.364

.2442

.119

.302

.3079

3/8"

.675

.065

.545

.2437

.091

.493

.3266

.126

.423

.4251

1/2"

.840

.083

.674

.3861

.109

.622

.4896

.147

.546

.6260

3/4"

1.050

.083

.884

.4932

.113

.824

.6506

.154

.742

.8479

1"

1.315

.109

1.097

.8078

.133

1.049

.9660

.179

.957

1.2495

1-1/4"

1.660

.109

1.442

1.0389

.140

1.380

1.3077

.191

1.278

1.7242

1-1/2"

1.900

.109

1.681

1.1996

.145

1.610

1.5637

.200

1.500

2.0893

2"

2.375

.109

2.157

1.5178

.154

2.067

2.1018

.218

1.939

2.8895

2-1/2"

2.875

.120

2.635

2.0315

.203

2.469

3.3331

.276

2.323

4.4080

3"

3.500

.120

3.260

2.4924

.216

3.068

4.3589

.300

2.900

5.8992

3-1/2"

4.000

.120

3.760

2.8611

.226

3.548

5.2412

.318

3.364

7.1950

4"

4.500

.120

4.260

3.2298

.237

4.026

6.2085

.337

3.826

8.6210

Specificaties voor titanium gelaste buis

Product

Titanium gelaste pijp

Maat

OD: 19,05 mm tot 609 mm
Lengte: 1000 mm-15000 mm (39,4 "-590,6"),
Dikte: {{0}}.5mm-5mm (0.02"-0.028")
Of Aangepast

Materiaal

Gr.1, Gr.2, Gr.9

Standaard

ASTM B337, ASTM SB338, ASTM B861, enz.

Titanium gelaste buizen kunnen worden gebruikt in warmtewisselaars en condensors, allerlei soorten corrosieve vloeistoftransmissiepijpleidingen, titanium fietsbuizen, auto-uitlaatpijpen en offshore aquacultuur, enz.

We kunnen ook titanium pijpbatterijen leveren voor verwarmings- en koelingstoepassingen.

Cijfers en normen

Materiaalkwaliteit

Standaard specificatie

Commercieel puur

ASTM B 348 Rangen 1, 2, 3, 4
AWS A5.16 ERTi 1, 2, 3, 4
AMS 4951
AMS 4921
ASTM F 67 kwaliteiten 1, 2, 3, 4

Ti Legering 6Al 4V

ASTM B 348 Rang 5
AWS A5.16 ERTi 5
AMS 4954

Titaniumlegering 6Al 4V ELI

ASTM F 136
AMS 4956
AWS A5.16 ERTi 5 ELI

Titaanlegering Ti 0.2Pd

ASTM B 348 rangen 7 & 11
AWS A5.16 ERTi 7

Titaanlegering Ti 0.3 Mo .8Ni

ASTM B 348 Rang 12
AWS A5.16 ERTi 12

Titaniumlegering 5Al 2.5Sn

AMS 4953
AWS A5.16 ERTi 6
ASTM B 348 Rang 6

Titaniumlegering 3Al 2.5V

ASTM B 348 Rang 9
AWS A5.16 ERTi 9

Titaniumlegering Ti 6Al 7Nb

ASTM F1295

Toepassingen voor titaniumbuizen

● Warmtewisselaars

● Condensors

● Pijpleidingsystemen voor transmissie van corrosieve vloeistoffen

● Fietsbanden

● Auto uitlaatpijpen

● Offshore aquacultuur

Verwante industrieën voor titaniumpijp:

● Machines

● Ruimtevaart

● Vliegtuigen

● Automobiel

● Medisch

● Energieopwekking

Elektronica

● Chemisch

Fysische eigenschappen van titanium

Cijfer

Ultieme treksterkte Min.

Opbrengststerkte

Verlengingspercentage

Reductiegebied procent

Voorwaarde

KSI

MPa

KSI

MPa

1

35

240

20

138

24

30

Zoals gespecificeerd (vorm)

2

50

345

40

275

20

30

Zoals gespecificeerd (vorm)

3

64

450

55

380

18

30

Zoals gespecificeerd (vorm)

4

80

550

70

483

15

25

Zoals gespecificeerd (vorm)

5

130

895

120

828

10

25

Zoals gespecificeerd (vorm)

6

115

792

110

758

10

25

Gesmede staven

7

50

345

40

275

20

30

Zoals gespecificeerd (vorm)

9

90

620

70

483

15

25

Zoals gespecificeerd (vorm)

11

35

240

20

138

24

30

Zoals gespecificeerd (vorm)

12

70

483

50

345

18

25

Zoals gespecificeerd (vorm)

16

50

345

40

275

20

30

Zoals gespecificeerd (vorm)

17

35

240

25

170

24

30

Zoals gespecificeerd (vorm)

23

120

828

110

759

10

25

Bèta-Gegloeid

Titanium materiaalkwaliteiten:

CP Titanium

Graad 1

Graad 2

Graad 2H (Graad 2 met 58 ksi minimum UTS)

Graad 3

Graad 4

Titanium legering

Graad 5 (6 procent Al, 4 procent V)

Graad 7 (0.12 tot 0.25 procent Pd)

Grade 7H (0.12 tot 0.25 procent Pd) (Grade 7 met 58 ksi minimum UTS)

Graad 9 (3 procent Al, 2,5 procent V)

Graad 11 (0.12 tot 0.25 procent Pd)

Graad 12 (0,3 procent Mo, 0,8 procent Ni)

Graad 13 (0,5 procent Ni, 0,05 procent Ru)

Graad 14 (0,5 procent Ni, 0,05 procent Ru)

Graad 15 (0,5 procent Ni, 0,05 procent Ru)

Graad 16 (0.04 tot 0,08 procent Pd)

Graad 16H (0.04 tot 0,08 procent Pd) (Graad 16 met 58 ksi minimum UTS)

Graad 17 (0.04 tot 0,08 procent Pd)

Graad 18 (3 procent Al, 2,5 procent V, 0.04 tot 0,08 procent Pd)

Graad 19 (3 ​​procent Al, 8 procent V, 6 procent Cr, 4 procent Zr, 4 procent Mo)

Graad 20 (3 procent Al, 8 procent V, 6 procent Cr, 4 procent Zr, 4 procent Mo, 0,04 procent –0,08 procent Pd)

Graad 21 (15 procent Mo, 3 procent Al, 2,7 procent Nb, 0,25 procent Si)

Graad 23 (6 procent Al, 4 procent V, met extra lage interstitiële elementen, ELI)

Graad 24 (6 procent Al, 4 procent V, 0.04 procent tot 0,08 procent Pd)

Graad 25 (6 procent Al, 4 procent V, 0,3 procent tot 0,8 procent Ni en 0.04 procent tot 0,08 procent Pd)

Graad 26 (0.08 tot 0,14 procent Pd)

Graad 26H (0.08 tot 0,14 procent Pd) (Graad 26 met 58 ksi minimum UTS)

Graad 27 (0.08 tot 0,14 procent Pd)

Graad 28 (3 procent Al, 2,5 procent V, 0.08-0,14 procent Ru)

Graad 29 (6 procent Al, 4 procent V, ELI, plus 0.08 tot 0,14 procent Ru)

Graad 30 (0,3 procent Co, 0,05 procent Pd)

Graad 31 (0,3 procent Co, 0,05 procent Pd)

Graad 32 (5 procent Al, 1 procent tin, 1 procent Zr, 1 procent V, 0,8 procent Mo)

Graad 33 (0,4 procent Ni, 0.015 procent Pd, 0,025 procent Ru, 0,15 procent Cr)

Graad 34 (0,4 procent Ni, 0.015 procent Pd, 0,025 procent Ru, 0,15 procent Cr)

Graad 35 (4,5 procent Al, 2 procent Mo, 1,6 procent V, 0,5 procent ijzer, 0,3 procent Si)

Graad 36 (45 procent Nb)

Graad 37 (1,5 procent Al)

Graad 38 (4 procent Al, 2,5 procent V, 1,5 procent Fe)
