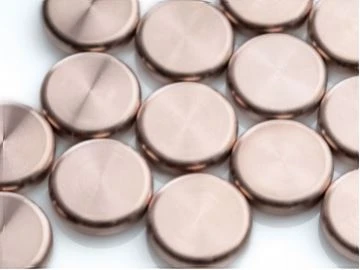

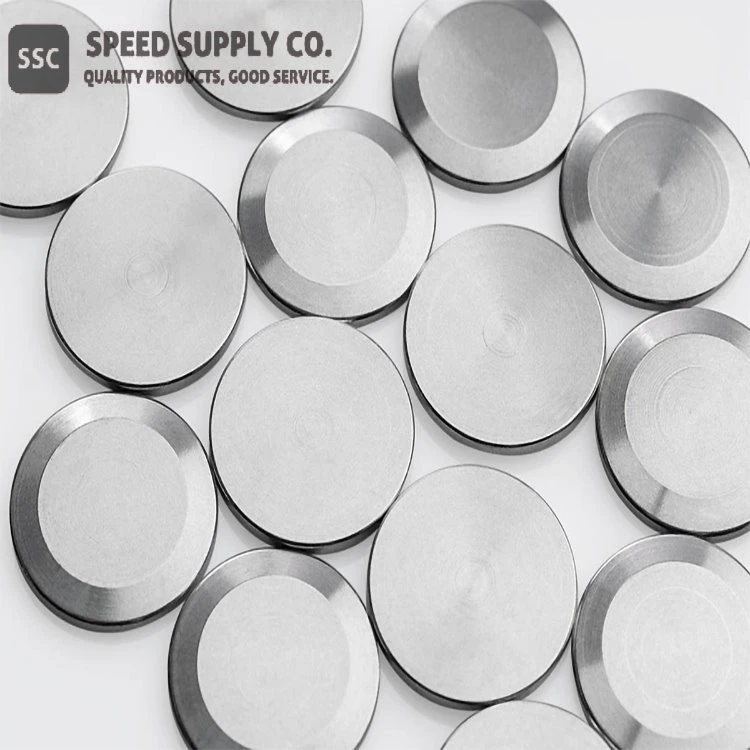

Wolfraam Vacuüm Contact

Lineaire formule: WCAg, WCu, WCCu

Functie

Lineaire formule:	WCAg, WCu, WCCu
Materiaal:	WCAg40 (wolfraamcarbide 60 gewichtsprocent, zilver 40% van het gewicht) GFT10 (wolfraam 90 gewichtsprocent, koper 10 gewichtsprocent) GFT20 (wolfraam 80 gewichtsprocent, koper 20 gewichtsprocent) WCCu30 (wolfraamcarbide 70% van het gewicht, koper 30% van het gewicht)
Standaard:	Astm B 663-94
Vorm:	Verschillend
Grootte:	Aanpassen

Tungsten Vacuum Contact Beschrijving

Elektrische contacten bouwen elektrische verbindingen tussen componenten in overspanningsbeveiligingen, relais en schakelaars. De vereisten voor de schakelcontacten zijn verschillend afhankelijk van het schakelvermogen, schakelspanning, schakelfrequentie, continue stroom en de start- en breekstroom. Dienovereenkomstig variëren de vereisten voor de contacten en de methoden om hun veilige functie te garanderen. Om oxidatie te voorkomen, kunnen de contacten corrosiebestendig worden gemaakt door coatings met edelmetalen of door de contacten in een vacuüm, inert gas of olie te bedienen. Andere problemen zijn contacterosie, erosie door vonkflitsen of boogvorming en lassen op hoog vermogen. Deze problemen kunnen worden opgelost door vuurvaste metalen zoals wolfraam te gebruiken.

Tegelijkertijd moet een lage contactweerstand worden gewaarborgd. Dit kan echter worden geleverd door laagsmeltende maar sterk geleidende metalen zoals koper en zilver. Afhankelijk van de behoefte worden de eigenschappen van de hoogsmeltende metalen gecombineerd met die van sterk geleidende metalen. Daarom worden legeringen geproduceerd waarin beide componenten in een geschikte verhouding tot elkaar aanwezig zijn. Hierdoor ontstaan contacten met een zeer goede lasweerstand en goede contactweerstand.

Vacuum Contact (WCAg) Specificatie

Materiaal	Dichtheid (g/cm3) ≥	Hardheid HB ≥	Weerstand (MS/m) ≥	Luchtinhoud (ppm) ≤		Ingrediënt (wt.%)
				Zuurstof	Stikstof
WCAg40	12.75	200	21	100	60	Ag: 40±2 WC: Bal.

Ook leveren wij onze WCu schakelcontacten in VFG (Vacuum Fine Grained) kwaliteit. Dit betekent dat ze ultrapuur zijn en een uitstekende elektrische geleidbaarheid hebben. Afhankelijk van de eisen hebben wij diverse GFT-materialen in ons assortiment met twee verschillende kopergehaltes:

GFT10 (wolfraam 90 gewichtsprocent, koper 10 gewichtsprocent)

GFT20 (wolfraam 80 gewichtsprocent, koper 20 gewichtsprocent)

Ons schakelcontact van WCCu30 is een kosteneffectief alternatief voor WCAg en wordt ook vervaardigd uit gasarme grondstoffen voor gebruik in een vacuüm.

WCCu30 (wolfraamcarbide 70% van het gewicht, koper 30% van het gewicht)

Eigenschappen van vacuümcontactmateriaal

	WCAg40	GFT10	GFT20	Wccu30
WC (gewichtsprocent)	60	0	0	0
Ag (gewichtsprocent)	40	0	0	0
W (gewichtsprocent)	0	90	80	0
Cu (% van het gewicht)	0	10	20	30
Dichtheid (g/cm3)	12.6	16.5	15.2	12.2
Elektrische geleidbaarheid (m/ohmmm2)	20	22	25	15
Hardheid HV30	170	220	210	230
